Quelques études en images de synthèse et photos |
Illustration technique
Changez de dimension ! Pour vos catalogues, sites web et tous supports de communication, nous transformons vos plans 2D en fichiers 3D.
La modélisation est un outil d'anticipation
Confiez nous la réalisation de vos plans 2D mais aussi de vos images de synthèse. Ces modélisations seront exploitables en tant qu'images fixes (web, éditions, brochures,etc.), nous pouvons également les animer ou les rendre interactives. Les images 3D sont très impactantes : elles facilitent la commercialisation de vos produits et valorisent votre image de marque.
| Découvrons quelques exemples sélectionnés pour leur relief et leur simplicité : |
Réalisations virtuelles
Elles permettent de visulaliser un objet dans ses formes avant même son éventuelle fabrication. Elles sont un moyen efficace d'appréhender les proportions.
|
Principe :
réalisée à partir d'un croquis, la modélisation est un passage obligé avant l'image de synthèse. Un croquis coté a été transmis. La construction 3D avec AutoCAD fût très rapide pour ce cas. Préparer le point de vue, les textures, ainsi que les instructions pour la mise en image demande bien plus de temps ! Durée d'étude : 2 heures avant rendu de l'image de synthèse finale |
| + ou - |
|
Principe :
dans cet exemple basé sur des plans précis, nous avons travaillé couleurs et textures avec l'illustrateur-rédacteur à l'origine de la commande.
Nous avons procédé à divers essais avant la production d'images haute résolution et d'une vidéo de mouvement caméra. C'est un rendu direct de Sketch'Up : il ne s'agit donc pas d'une image de synthèse proprement dite.
Durée d'étude : 6 heures |
| + ou - |
Réalisations
Nous possédons une expérience dans le domaine élargi du BTP et aimons relever les défis.
Nous limitons toutefois nos prestations à des chantiers d'importance moyenne et généralement en région.
Bien que dédié à la formation et à la programmation du système AutoCAD, ABCAD est aussi un bureau d'études.
Nous intervenons sur tous types de plans, ainsi que sur tous types d'objets et de gammes.
Etudes de fabrication
Du relevé de terrain à la réalisation de l'ouvrage : plans détaillés de fabrication.
|
Principe :
l'enjeu principal de l'étude suivante est de prendre en compte la géométrie réelle du lieu. Qui plus est dans l'ancien, rien n'est jamais vraiment droit ou perpendiculaire ! Durée d'étude : 8 heures (DXF de fabrication marches bois et limons en acier avec traçages inclus.) |
| + ou - |
|
Principe :

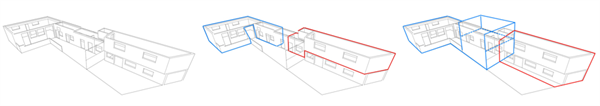

après un relevé difficile et salissant (voir petite photo !), plusieurs ailes de ce bâtiment furent modélisées afin d'étudier quelques aménagements et apports de lumières dans un local brut.
Durée d'étude : 1 à 4 heures par zone |
| + ou - |
|
Principe :
il s'agissait davantage d'une pré-étude pour l'artiste plasticienne Marion Galut que d'une étude complète. Entre l'esquisse et le plan de fabrication, nous avons étudié ensemble les bases dimensionnelles et le système constructif à l'aide d'AutoCAD et en 3D.
Durée d'étude : 4 heures pour dimensionner, visualiser et préparer des documents. |
| + ou - |
